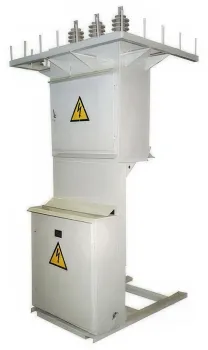

Мачтовые подстанции МТП КТП

Назначение и условия эксплуатации

Мачтовые трансформаторные подстанции МТП (КТП мачтового типа) предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 10(6) кВ на низшее напряжение 0,4 кВ в сельских, поселковых и временных распределительных сетях. Они устанавливаются на опорах линий электропередачи и служат экономичным решением для электроснабжения рассредоточенных потребителей, фермерских хозяйств, насосных станций и удалённых объектов.

Подстанции рассчитаны на длительный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Изготовление и эксплуатация ведутся в соответствии с ГОСТ 14695-80, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Мачтовые подстанции выпускаются в климатических исполнениях, обеспечивающих надёжную работу на открытом воздухе в различных макроклиматических районах.

Выбор исполнения осуществляется по ГОСТ 15150-69. Для районов с суровыми зимами рекомендуется использовать трансформаторы в герметичном исполнении ТМГ, не требующие замены масла и устойчивые к перепадам температур.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Конструкция МТП должна обеспечивать защиту от дождя, снега и прямого солнечного излучения.

Специфика и особенности

Отличительная черта мачтовых подстанций — открытая установка силового трансформатора на опоре. Трансформатор размещается на металлической площадке на высоте не менее 4,5 м от земли, что исключает доступ посторонних лиц и подтопление.

• Компактность — не требуется отвод земли, фундамент и ограждение, подстанция монтируется на одной или двух опорах ЛЭП;
• Заводская готовность — поставляется комплектом: площадка, трансформатор, высоковольтное и низковольтное оборудование;
• Совместимость с трансформаторами — масляные ТМ, ТМГ, ТМФ, ТМГФ в радиаторном или гофрированном баке мощностью от 25 до 250 кВА;
• Безопасность — высоковольтные предохранители и разъединитель обеспечивают видимый разрыв цепи при обслуживании;
• Низкие затраты — минимальный объём строительных и монтажных работ, быстрая окупаемость.

Распределительное устройство 0,4 кВ выполняется в виде металлического шкафа, закреплённого на опоре, или располагается в выносном щите на уровне земли.

Основные комплектующие

Состав мачтовой подстанции подобран с учётом открытой установки и минимального обслуживания.

• Силовой трансформатор — масляный мощностью 25–250 кВА, предпочтительно герметичный (ТМГ) для снижения эксплуатационных затрат.
• Устройство высокого напряжения (УВН) — разъединитель 10 кВ с приводом и предохранители ПКТ, установленные на опоре.
• Шкаф низкого напряжения (РУНН) — вводной рубильник или автомат, фидерные выключатели, приборы учёта (опция).
• Монтажная площадка — сварная металлоконструкция с кронштейнами и лестницей, крепящаяся к опоре.
• Заземляющее устройство — контур заземления и спуски к корпусу трансформатора.

Требования к эксплуатации

Эксплуатация МТП проводится обученным персоналом с группой по электробезопасности не ниже III, в соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проверьте надёжность крепления площадки и лестницы к опоре;
• убедитесь в целостности изоляторов, отсутствии трещин и сколов;
• измерьте сопротивление заземляющего устройства — не более 4 Ом для сети 0,4 кВ с глухозаземлённой нейтралью;
• проверьте уровень масла и давление (для ТМГ) в трансформаторе.

В процессе работы

• не допускайте перегрузок трансформатора свыше норм ГОСТ 14209-97;
• контролируйте состояние предохранителей и контактов разъединителя — рекомендован осмотр после грозового сезона;
• следите за отсутствием наледи и снежных шапок на площадке и изоляторах.

Порядок технического обслуживания и испытаний — по ПТЭЭП, приложение 3. Допустимые нагрузки трансформатора — по ГОСТ 14209-97.

Безопасность и эксплуатационные преимущества

Мачтовые подстанции обеспечивают необходимый уровень безопасности при правильном монтаже и соблюдении правил эксплуатации.

• Электробезопасность — размещение на высоте более 4,5 м исключает случайное прикосновение, разъединитель обеспечивает видимый разрыв;
• Пожаробезопасность — открытая установка способствует естественному охлаждению, масло не поддерживает горение;
• Молниезащита — опора с заземлением выполняет функцию молниеприёмника, ограничители перенапряжения защищают оборудование;
• Экономичность — отсутствие здания, фундамента и отопления сводит капитальные затраты к минимуму;
• Простота обслуживания — доступ к трансформатору и предохранителям осуществляется с лестницы или автоподъёмника.

«Мачтовая подстанция — это азбука электрификации. Мы делаем МТП с герметичными трансформаторами, которые не требуют доливки масла и работают без обслуживания годами. Это решение, проверенное временем и суровым климатом».
Главный технолог завода

Техническое обслуживание

Обслуживание МТП сводится к периодическим осмотрам и чистке изоляции, что снижает эксплуатационные расходы.

Виды и периодичность

Для герметичных трансформаторов ТМГ, ТМГФ замена масла не требуется весь срок службы. Рекомендуется раз в 5 лет проверять состояние металлоконструкций площадки и при необходимости обновлять антикоррозийное покрытие.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для герметичных масляных трансформаторов интервал испытаний масла может быть увеличен при стабильном давлении и температуре.

Конструкция, устройство

МТП состоит из опоры (железобетонной или металлической), на которой смонтирована металлическая площадка с силовым трансформатором, и выносного или навесного шкафа РУНН. Высоковольтный разъединитель с предохранителями устанавливается на вершине опоры или на отдельной конструкции.

Типы исполнения

Трансформатор крепится к площадке болтами через виброизолирующие прокладки. Высоковольтные предохранители располагаются в непосредственной близости от вводов трансформатора, что сокращает длину неизолированных проводов.

Конструкция МТП соответствует требованиям ГОСТ 14695-80 в части механической прочности и защиты от атмосферных воздействий. Заземление — по ПУЭ, гл. 1.7.

Собственное производство

Завод выполняет полный цикл изготовления мачтовых подстанций: от сварки металлоконструкций до сборки и испытаний с установленным трансформатором.

• изготовление площадки из стального проката с горячим цинкованием или порошковой покраской;
• сварка и сборка шкафа РУНН с монтажом автоматов и приборов учёта;
• установка и крепление трансформатора на площадке, монтаж разъединителя и предохранителей;
• контрольная сборка на заводском стенде с проверкой геометрии и электрической прочности.

«Мачтовые подстанции — это простота, доведённая до совершенства. Мы варим площадки с двойным запасом прочности, чтобы они выдерживали и вес трансформатора, и порывы ветра, и наледь».
Ведущий инженер-конструктор

Линейка продукции

Завод предлагает мачтовые подстанции МТП мощностью от 25 до 250 кВА. Базовые модели:

Полный перечень с установочными размерами и массой предоставляется по запросу. Возможно изготовление МТП с сухими трансформаторами (ТС, ТСЗ) для объектов с повышенными экологическими требованиями.

Расшифровка маркировки

Маркировка на примере МТП-100/10-0,4 У1:

• М — мачтовая;
• ТП — трансформаторная подстанция;
• 100 — мощность силового трансформатора, кВА;
• 10 — номинальное напряжение на стороне ВН, кВ;
• 0,4 — номинальное напряжение на стороне НН, кВ;
• У1 — климатическое исполнение.

Иногда в документации используют обозначение КТП-М или КТП мачтового типа. Оба варианта равнозначны и указывают на конструктивное исполнение подстанции.

Надежность продукции и гарантийное обслуживание

Каждый комплект МТП перед отгрузкой проходит проверку электрических параметров и механической прочности.

Заводские испытания включают: измерение сопротивления изоляции, высоковольтные испытания, проверку срабатывания предохранителей и разъединителя. Протоколы прилагаются к паспорту.

Гарантийный срок — 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. Завод обязуется в гарантийный период устранить заводские дефекты или заменить вышедшее из строя оборудование.

Условие гарантии — соблюдение правил транспортировки, монтажа и эксплуатации в соответствии с ПТЭЭП и руководством по эксплуатации.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и тип трансформатора;
• класс напряжения ВН и НН;
• климатическое исполнение;
• тип опоры (железобетонная, металлическая) и её наличие в комплекте;
• количество и номиналы фидеров РУНН.

Инженеры завода подготовят коммерческое предложение и чертежи в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия сотрудничества:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• возможна отсрочка для постоянных заказчиков.

Цены фиксируются спецификацией до конца календарного месяца. Доставка — транспортом завода или самовывоз со склада.

Персональный подбор и быстрый заказ

Специалисты завода помогут выбрать мачтовую подстанцию под ваш проект: рассчитают нагрузку, подберут трансформатор и тип опоры, укомплектуют шкаф РУНН под требуемое количество фидеров. Мы учтём климатический район и особенности подключения.

Для быстрого заказа звоните по телефону горячей линии или оставляйте заявку на сайте. Срок изготовления стандартной МТП — 4–6 недель. Комплекты с нестандартной комплектацией — по согласованию.

«Мачтовая подстанция — это первое, с чего начинается электрификация посёлка или фермы. Мы делаем её надёжной, чтобы люди забыли о перебоях со светом, а электрики — о внеплановых ремонтах».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация мачтовых подстанций МТП регламентируются следующими документами:

Методы испытаний — по ГОСТ 14695-80 и программе приёмо-сдаточных испытаний. Изоляционные расстояния и испытательные напряжения — по ГОСТ 1516.3-96.
